KL型表面式换热器
(一) KL型表面式换热器概述
KL型表面式换热器是冷热介质通过金属表面(钢铝翅片管)使空气被加热、冷却、减湿的设备。当空气被冷却、减湿时简称“表冷器”；当加热空气时，根据加热工质的种类，当加热工质为蒸汽时称“蒸汽加器”，当加热工质为油(水)时，简称油(水)加热器”等。
KL型表面式换热器的翅片管均由无缝钢管与铝轧管所组成，其翅片管及整机均通过两次30公斤/平方厘 米的水压试验。因而可用来对空气进行温式冷(降焓、降温)、干式冷却(等湿降湿)和加热。广泛应用于整体 式空调机组，制冷降温机，诱导空调器，纺织印染机械、林业、化工、国防、医学、食品、淀粉、啤酒、煤油、 建筑等行业。
KL型表面式换热器能热风采暖、干燥通风、降温、适用于水、油、蒸汽等各种冷热介质。
(二) KL型表面式换热器翅片管的选择
1.翅片片距的选择： |
当管外介质是干净空气时，宜选用2.0—3.Omm片距，当管外介质是烟气时，宜选用3.0～5.Omm片距。 |
2.翅片高度的选用： |
当管内换热系数大于2000w／m2℃时选用高翅片(10mm以上)；1000～2000w／m2℃之间选用高翅或低翅(8- 12mm)，100～1000w／m2℃可选用低翅片(8mm以下)。 |
(三) KL型表面式换热器铝轧肋片管结构特性表
结 构 特 性 | 型 号 | ||
KL—1 | KL—2 | KL—3 | |
| 肋管内径(mm) | 20 | 16 | 12 |
| 肋管外径(mm) | 24 | 20 | 16 |
| 肋片高度(mm) | 10 | 9.5 | 7 |
| 肋片间距(mm) | 3.0 | 2.5 | 2.5 |
| 肋片平均片厚(mm) | 0.4 | 0.4 | 0.4 |
| 每米肋管肋数(片) | 333 | 400 | 400 |
| 每米肋管内表面积(m2) | 0.0628 | 0.0503 | 0.0377 |
| 每米肋管外表面积(m2) | 0.77 | 0.775 | 0.5 |
| 12.3 | 15.4 | 13.3 | |
(四) KL型表面式换热器型号标准
型号编法：KL—n型——排数×表面根数×翅片管有效长度
举例：
KL—2— 4× 20× 1800
 | |
翅片管有效长度为1800mm 表面根数为20根 4排管 KL—2型表面式换热器。 |

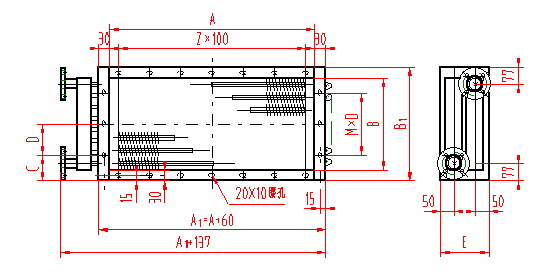

(五) KL型表面式换热器外形尺寸简图
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(六) KL型表面式换热器基本参数表

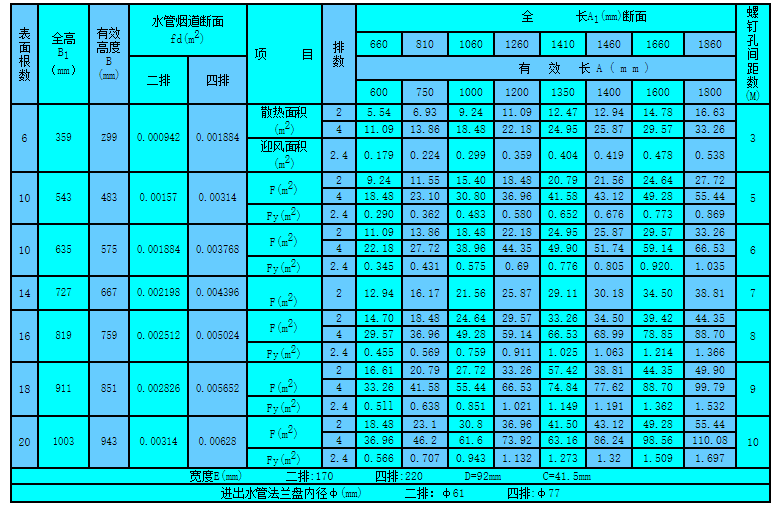

KL—1型表面式换热器基本参数表

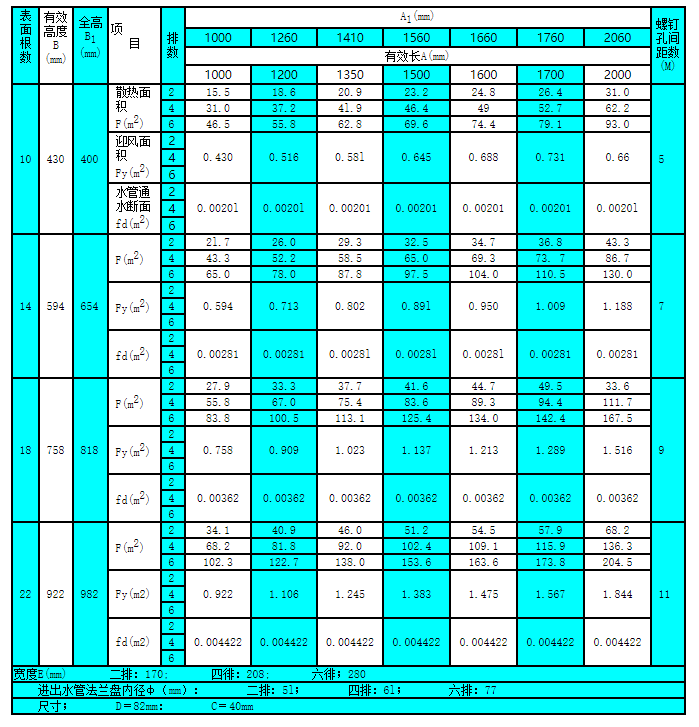

KL一2型表面式换热器参数
KL-3型表面式换热器基本参数
