淀粉汽流干燥专用大型号散热排管

SRZl6—22/4型散热排管

SRZl6—22/4型散热排管概述

SRZl6—22／4型大型号散热排管是我厂特为淀粉汽流干燥上设计生产的特殊型号。其翅片选用φ21×3mm无缝钢管绕制上15×0.4mm钢带而成，呈螺旋状。此型号的散热排管的散热面积较大，散热性能好，使用可靠，重量较重在淀粉行业中得到了广泛的应用、颇受用户欢迎，极为畅销。

SRZl6—22／4型散热排管以蒸汽或高温水为热媒，蒸汽最高压力为16kg／cm²，高温水温度为130℃。其选用的无缝钢管均进行试压，整机经过两次30kg／cm²水压试验，并进行15分钟保压，因而使用户用后放心。

型号举例：SRZ 16-22/ 4

淀粉汽流干燥专用大型号散热排管(图1)

4排管
其通风正截面的长度尺寸分米数的化整
其通风正截面的宽度尺寸分米数的化整
钢制绕片SRZ型散热排管

(二) SRZl6—22／4型散热排管主要技术参数

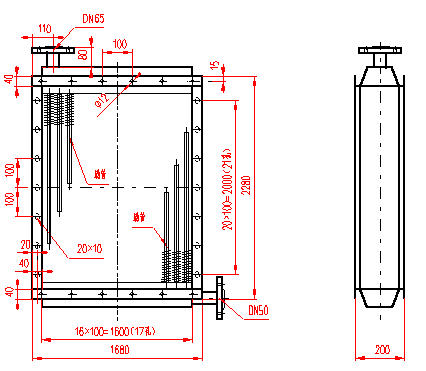

(三) SRZ l 6—22／4型外形尺寸简图

淀粉汽流干燥专用大型号散热排管(图2)
